2.5D In-Line X-ray 검사장비
HAWKEYE9020 AXI
적용 가능 분야
-
Mobile Parts
-
PCB/FPCB
-
Camera Module
-
ECU Board
-
LED
-
Intenna/Antenna
-
Batteries
HAWKEYE9020 AXI는 기존 2D 방식을 업그레이드하여 2.5D로 구현해낸 검사 제품으로서 검사샘플을 여러 각도에서 촬영하여 검사하고 획득된 이미지를 소프트웨어를 통해 분석하는 기술입니다. 특히 In line 상에서 여러 각도로 획득한 검사 이미지를 분석하기 때문에 더욱 정밀하고 정확한 검사가 가능하여 기존 2D X-ray 검사장비나 AOI 장비로 검사할 수 없는 Shield된 부품, Hidden solder joint 등의 중첩된 영상 이미지까지 분석하여 불량을 검출할 수 있는 장점이 있습니다.
- Laminography Slice CT, i-TOP, PTH 등 중첩 해결 기술이 적용된 자동검사 장비
- 1Point당 0.4초 ~ 0.8초 (검사 유형에 따라)의 고속검사 구현
- Gerber Data 활용으로 빠른고 쉬운 Macro(Teaching) 설정
- MES, SPC, Review Function 등 고객 data 관리 적용 가능

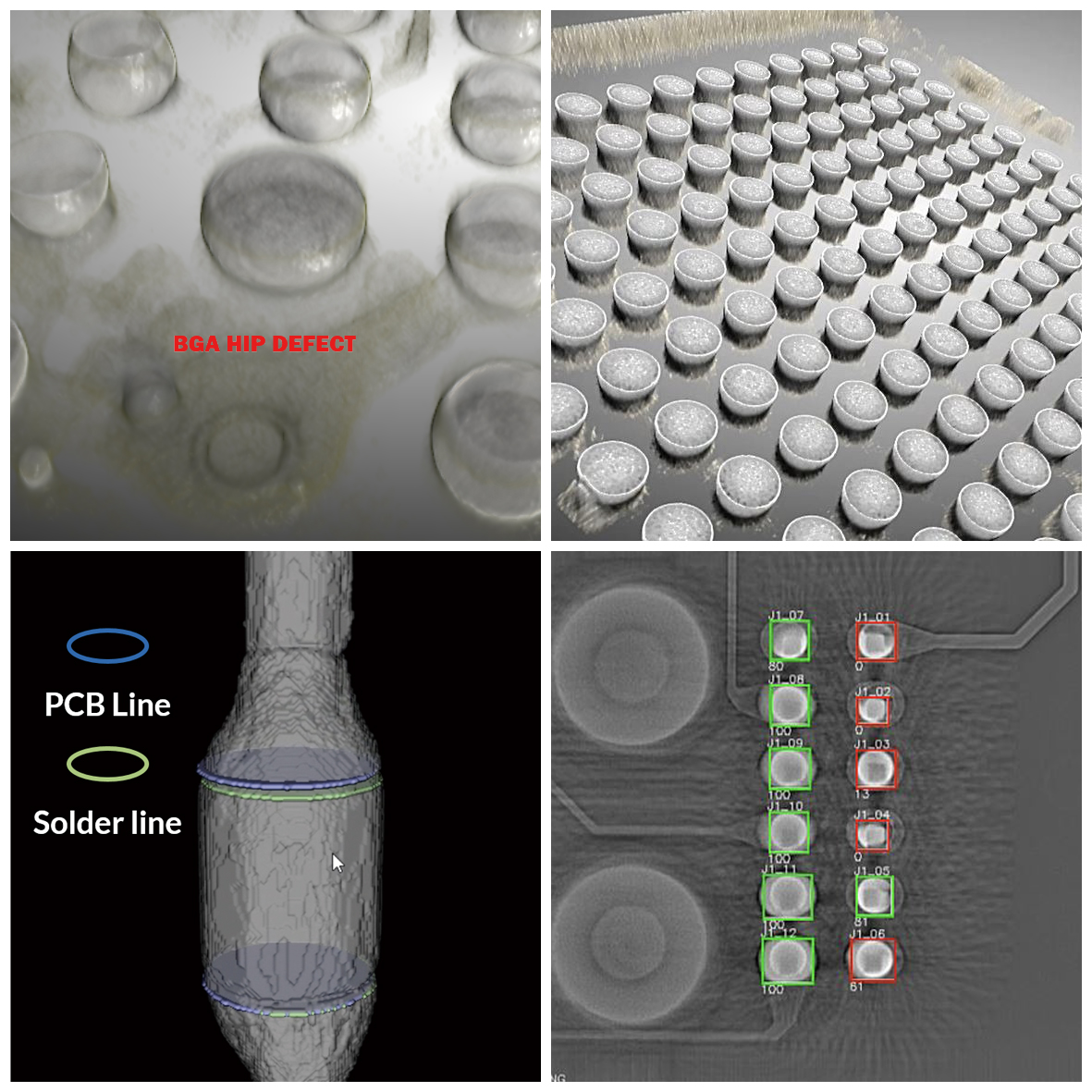

검출이미지
제품사양
| X-ray Source | 110kV / 25W / 5㎛ Focal Spot Size |
|---|---|
| Image Detection System | 6.9M Pixels / 49㎛ Pixel size |
| Inspection Area | Max.400㎜x400㎜/ Min.150㎜x100㎜ |
| Utility | Power : 220VAC / Air : 5kgf/cm² |
| Dimension & Weight | (W)1,392㎜ X (D)2,105㎜ X (H)1,529㎜ / 2,500kg |
